图腾机柜顶部风扇安装方法步骤

更新时间:2013-03-08

                               图腾机柜顶部风扇安装方法步骤

       为提高机柜内部使用空间,最近我公司对图腾机柜产品顶部风扇进行升级,原机柜顶部风扇由内部安装改为外部安装,但考虑到多数电梯高度2.1米,图腾42U网络服务器机柜高度为2055mm,如果预装风扇将会导致机柜无法进入电梯,因此,在图腾机柜出厂前,机柜风扇系统都是放在机柜托盘上。具体安装如下:

       图腾机柜顶部后门部位有一圆形孔位(从机柜顶部往下看),此孔位是用来走线(风扇电源线),可以撬开。风扇固定在机柜顶部(M5自攻螺钉固定)。

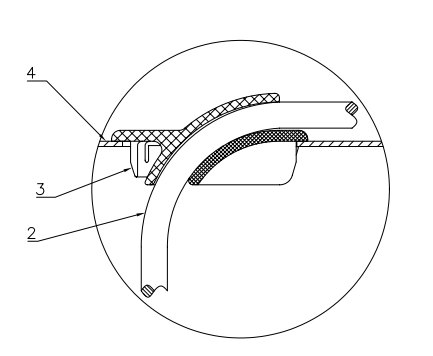

(2)风扇电源线穿过机柜顶部圆孔时有一小部件将其固定,具体如图:

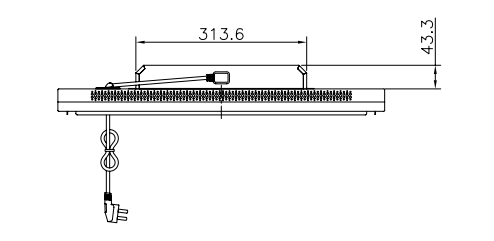

(3)风扇电源线与风扇连接时示意图如下:
