图腾冷通道机柜
更新时间：2012/7/18
图腾冷通道组件主要技术性能参数
1,通道活动门
通道两端活动门可选用平移门或推拉设计，活动门门框架采用1.2mm冷轧钢板边框，内部为5mm钢化玻璃，玻璃面积不小于门的75%。整体平整美观，颜色与机柜保持一致，推拉门安装隐形自动闭门器。平移门可选手动平移门和自动平移门

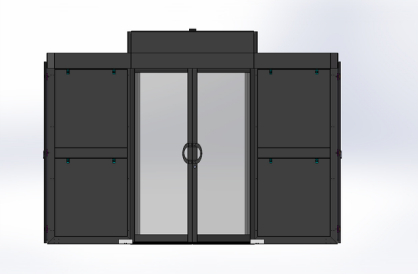

冷通道平移门

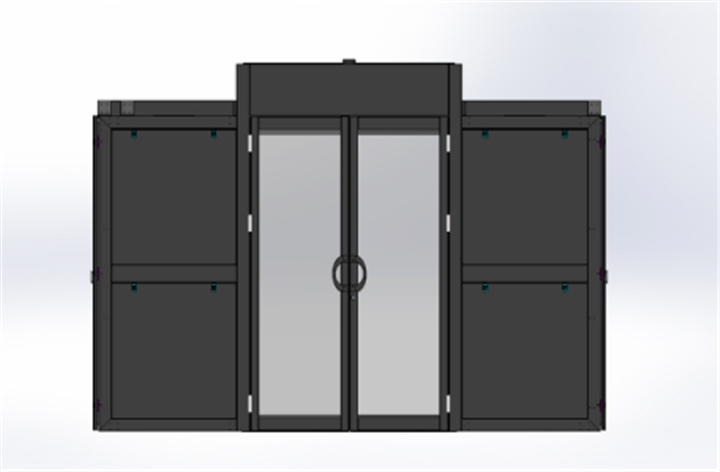

冷通道推拉门

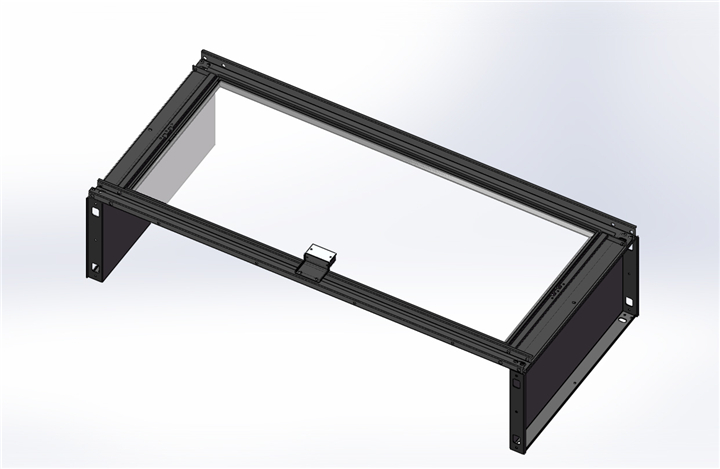

2,顶盖
1)顶盖应采用钢制框+钢化玻璃翻转窗的形式，钢制框材料厚度要为1.5mm优质冷轧钢板，内附钢化玻璃的厚度为5mm，
2)顶盖根据机柜的宽度进行模块式单元设计，每个单元能独立安装，并能与相邻的单元连接，通过顶罩侧板安装机柜正面的顶部，互换性高、安装简易。天窗与其它组件配合必须无空隙泄漏，不透光，全密闭处理，有效遏制冷通道内的气体组织。
3)活动天窗通过窗磁控制打开，能根据机房消防提供的联动信号自动打开，活动天窗占冷通道总面积80％以上，完全满足通道内的消防要求及采光要求。
4)据冷通道顶盖组件使用需求，具有三种类型选择：
活动天窗型，应采用电磁力锁控组件固定，具备天窗状态实时监控功能，由中央控制单元集中供电和控制。活动天窗能根据机房消防提供的联动信号自动打开，感应开启时间不超过3S，打开角度≥88°。
固定天窗型，采用卡接式固定，整体天窗免工具快速装、拆，方便日常清洁和维护。
控制面板天窗，安装环境控制组件，为冷通道组件的控制核心，通常设置在冷通道顶部的首位、末端或正中间的其中一个天窗。
5)天窗独具良好耐磨性、耐蚀性，精细加工，整体冲压成型，高可靠接触，单元开启寿命试验满足在5000次以上，安全耐用无松动现象，保证气流输出密封性。
6)冷通道消防顶盖框架采用1.5mm冷扎钢板，框架需作密封处理，内部为5mm 内附防爆膜钢化玻璃，为保证通道内透光性，玻璃面积占天窗的88%，顶盖框架采用专业磁力吸锁，锁吸板采用蓝锌/镍电镀处理，防残磁设计，锁芯双绝缘处理。
7)工作方式：在正常状态下,顶盖和天窗由通电的磁铁吸合，天窗面处于与走道平行达到密封效果,当一旦发生火警，在消防系统启动之前，天窗的电磁铁断电并脱扣，天窗由于重力的作用迅速打开，保证消防系统启动后灭火气体由翻板顶盖处进入封闭的冷通道空间内。
3,节能照明装置
通道内可根据要求提安装能低功耗的照明装置，照明装置可安装在顶盖框架上，间隔顶盖平均分布。灯具为冷光源，使用DC 12V供电。冷光源200个流明或以上，满足通道内设备上架及日常维护工作。
